以下是:【互感器综合测试仪电力电气测试仪器商家】的产品参数

产品参数
产品价格	666/台
发货期限	1
供货总量	100
运费说明	含运费
小起订	1
质量等级	0.05
是否厂家	是
产品材质	铜
产品品牌	青岛天正华意电气
产品规格	158
发货城市	青岛
产品产地	青岛
加工定制	是
产品型号	TH
可售卖地	全国
产品重量	6
产品颜色	白色
质保时间	三年
外形尺寸	158
适用领域	电气电力
质量认证	9000
产品功率	6
工作温度	45

以下是:【互感器综合测试仪电力电气测试仪器商家】的图文视频

在安徽省六安市采购【互感器综合测试仪电力电气测试仪器商家】请认准天正华意电气设备有限公司(六安分公司),品质保证让您买得放心,用得安心，厂家直销,减少中间环节，让您购买到更加实惠、更加可靠的产品。（联系人:杨经理-18762195566,QQ:805146545,地址:平度市平安路2号）。安徽省,六安市六（lù）安市，别称“皋城”、“皖西”，安徽省辖地级市，位于安徽省西部，大别山北麓，长江三角洲西翼，毗邻省会合肥市，地势西南高峻，东北低平，呈梯形分布，属于北亚热带向暖温带转换的过渡带，总面积15451.2平方千米。截至2023年2月，全市辖3个区、4个县。截至2022年底，六安市常住人口437.9万人。

精心打磨的产品视频已准备就绪，它将带您深入【互感器综合测试仪电力电气测试仪器商家】的魅力世界，让您重新发现产品的无限可能。

以下是:【互感器综合测试仪电力电气测试仪器商家】的图文介绍

【互感器综合测试仪电力电气测试仪器商家】

互感器综合测试仪功能特点3二、技术指标4三、结构外观51、结构尺寸52、面板布置53、键盘说明6四、液晶界面主菜单界面、CT规程测试界面83、CT单点测试界面94、CT直阻测试界面105、CT变比粗测界面116、PT变比极性测试界面127、国标查询界面138、历史数据查阅界面149、系统设置界面14五、使用方法151．CT校验：152．CT直阻测量：153．PT变比极性测量：16六、注意事项18前言电流互感器是电力系统计量装置的重要组成部件，其精度直接影响计量装置对用户电费计量的准确性；因此对电流互感器的定期检测是电力部门必须要做的工作；目前国内传统的互感器检定方法大多采用比较测差法，即在进行检定互感器时，将被检互感器二次接负荷（常用负荷箱代替），与同变比的标准互感器进行比较，由升流（升压）器给二者提供一次电流（电压），而二者的二次差流（差压）信号输入校验仪，由校验仪测出被检互感器相对于标准互感器的误差。这种检定方法，需要大电流（电压）电源设备、同变比的标准互感器和负荷箱。当一次电流大于1000A，电源设备容量高达数十千伏安，体积庞大，且接线困难，在现场检定互感器很不方便。针对以上这种情况，我公司适时研发出一种轻便实用的对电流互感器进行现场检测的设备——电流互感器现场校验仪；本仪器是在详细分析互感器的数学模型的基础上开发出的互感器测试仪，在进行互感器检定时，不需要调压器、大电流升流器和标准互感器及负荷箱，只需带上本仪器就可按标准测量电流互感器的比差和角差，还可测量电流1％~120％间任意百分比的比差和角差；可直接测量电流互感器和电压互感器的变比；可定性的测量电压互感器的比差和角差；可现场测量电流和电压互感器的实际二次负荷，检定特别方便。仪器采用高精度、自动线性调节的直流和交流电源；高速、高可靠性的数字处理模块；高测量精度、高稳定性的前置测量电路保证了仪器测量的准确度和高稳定度。

【互感器综合测试仪电力电气测试仪器商家】

天正华意电气设备有限公司(六安分公司)经过十几年的发展一直专注蓄电池测试仪的研发、制造在供应商和用户中形成了良好信誉。库存充足，发货及时，请放心购买。我们秉承“以质取胜铸造辉煌”的企业方针，时刻以顾客为关注焦点用全新的理念，挚诚与各界同仁合作，创辉煌的业绩。公司自成立以来，一直秉承以质量锻造品质，以售后价值的理念立足于行业，公司始终以优良的品质、良好的信誉及合理的价格深受广大客户的好评。

【互感器综合测试仪电力电气测试仪器商家】

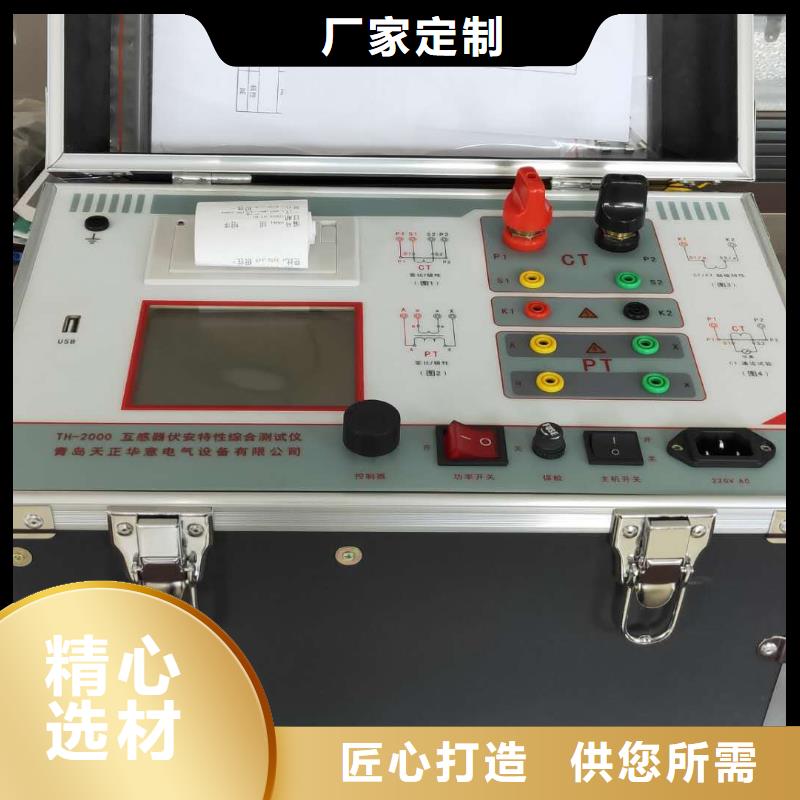

互感器综合测试仪USB接口可将仪器内部存储数据下载到优盘中，也可将优盘中数据导入仪器。7．电源开关仪器工作时的总电源开关。8．互感器一次A端仪器内部输出高压端，连接到互感器一次的A 端子上，工作过程中短期输出电压4kV，由专用高压绝缘线引出。9．互感器一次N端连接到互感器一次的N 端子（C2电容尾）上，工作过程中短期输出电压4kV，由专用高压绝缘线引出，测量前测电容式电压互感器必须将N与E（或X）完全分离！10．互感器一次E端仪器内部输出低压端，连接到互感器一次的E （或X）端子上，必须接地!11．接地端子测试之前，务必保证该端子可靠接入大地。12．交流电源插座交流220V±10％?，频率 50±0.5Hz。13. 高压输出开关用于切断高压输出，在测试过程中应将其接通。第四章使用方法一、使用准备? 仪器测量必须是带电作业，所以操作人员一定要遵守《安规》。? 接线前用万用表检查一下各测量线的绝缘状况，以防因测量线的短路而造成电网及设备事故。? 接线应按照先接仪器面板上的端子，后接被测线路的顺序，注意连接好仪器后面的外壳接地端子。??

【互感器综合测试仪电力电气测试仪器商家】

互感器综合测试仪 CT一次通流测试界面、CT一次通流接线图 6、CT交流耐压试验1）参数设置：　在CT主界面中，选择“交流耐压”后，进入测试界面（图18），设置好设定电压值：0～1000V。2）实验：接线图见图19，被测CT二次侧短接与测试仪电压输出口K2连接，电压输出口另一端K1连接互感器外壳。检查接线完成后，合上功率开关，选择 “开始”选项，按下即开始升压，电压保持时间默认为1分钟，测试过程中，仪器内部对互感器二次绕组与外壳之间的漏电流实时检测，如果发现电流迅速增加，将会自动回零，页面会显示“不合格”。图18，CT交流耐压测试界面，CT交流耐压接线图7、CT负荷试验1、参数设置：在CT测试主界面中，选择进入“负荷”试验界面（如图20），设置二次侧额定电流： 1A或5A。线电阻：只在测试负载箱时使用（按照负载箱铭牌设定）2、试验测试仪的K1、K2为电压输出端，参照图21进行接线，将被测负荷（负载）接测试仪的K1、K2端，检查接线无误后，选择“开始”即开始试验，试验完成后，即显示负荷性测试结果，可以选择 “保存”打印”及“退出”选项进行下一步操作。图20，CT二次负荷测试界面 CT二次负荷接线图8、直阻测试、校零：在CT测试主界面中，选择进入“直阻”试验界面（如图22），试验前应先对测试用导线进行校零，在CT主界面显示菜单上通过控制器选中直阻测试项，进入直阻测试界面并选择“校零”, 校零前将测试导线的线夹对接（测试线短接）（图23），然后进行校零，校零完成后，界面提示“校零完毕、试验：校零结束后，参照图24接好测试线，测试仪的D1、D2接被测绕组，选中 “开始” 键即开始测试，试验完成后，即显示直阻测试结果，可以选择 “保存打印”及“退出”选项进行下一步操作。图22，直阻测试界面，导线阻值清零接线图图24，直阻测试接线图9.PT测试进行电压互感器功能测试时，请移动光标至PT，并选择相应测试选项。1、PT励磁特性测试1)、参数设置在PT测试主界面中，选择进入“励磁”试验界面，励磁电流（0～20A）：输出电流为仪器输出的设置电流，如果试验中电流达到设定值，将会自动停止升流。通常1A即可测试出拐点值。
