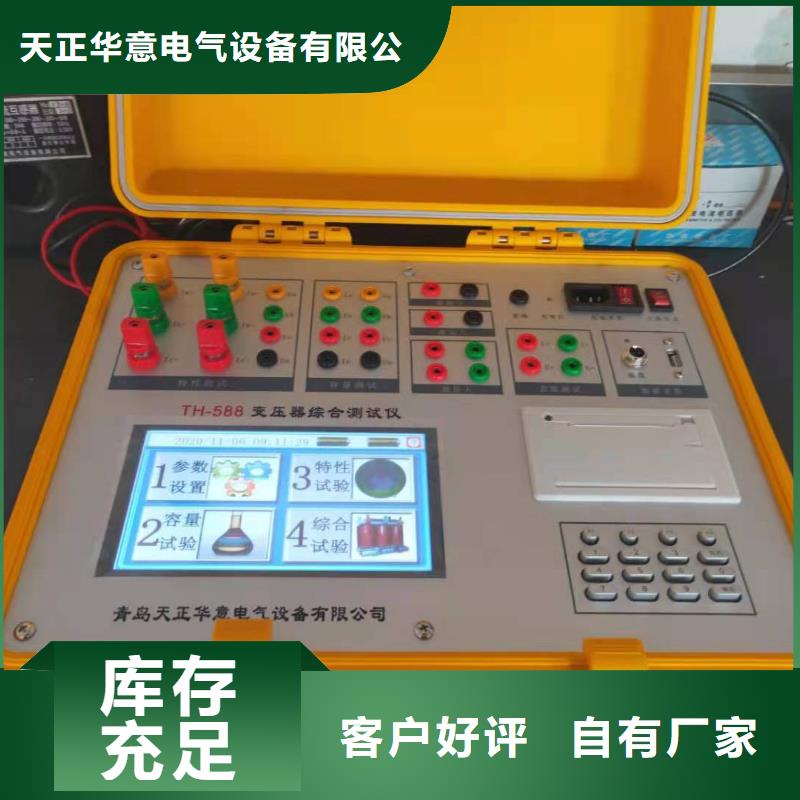

变压器容量及损耗测试仪

变压器变比测试仪参数测量点击参数测量按钮可进行变比测量，如下图：点击开始按钮开始测试，大约3秒钟左右测试完成并显示测试结果，一次二次为被试变压器的一次二次电压，角度为一次二次的电压夹角（可折算点数），变比为实测变比，误差为与标准变比的误差，分接位置为仪器测出的当前分接，接线方式也是实测接线方式。点击保存系统提示保存到哪个分接记录，选择正确的分接可将当前测试结果保存到数据库中。如下图：斯科特和逆斯科特变压器为两相变比，显示在BC和CA相。5.3波形图测试开始后并在完成测试前，点击波形图按钮可显示当前所施加的变压器一二次的电压波形。如图：按U1、U2、U3、I1、I2、I3相应按钮可选择显示或关闭那路波形图，点击【＋】、【-】按钮可放大缩小波形，【】可拉伸波形，移动下方滑块可移动波形。5.4谐波分析测试开始后并在完成测试前，点击谐波分析按钮可分析一二次各相电压的谐波含量。如图：如图设置显示U1的谐波，按【】可循环显示 1—32次谐波含量和百分比5.5记录查询点击记录查询按钮，可查询并打印测试结果，还可导出到优盘或上传至计算机，如下图：左侧显示数据库的记录数，右侧可显示某一条记录的详细信息，点主滚动条可上下或左右滚动屏幕以便显示所有信息，选中某条记录点击打印按钮可通过串口或蓝牙打印机现场打印测试结果。插入优盘点击导出，可将整个数据库导出到优盘（插入优盘要等待两三秒钟，使仪器检测到优盘）。优盘数据库采用Dbase3数据库格式，可用excel电子表格直接打开编辑打印等，无需安装后台管理软件，使用户的管理更方便。
