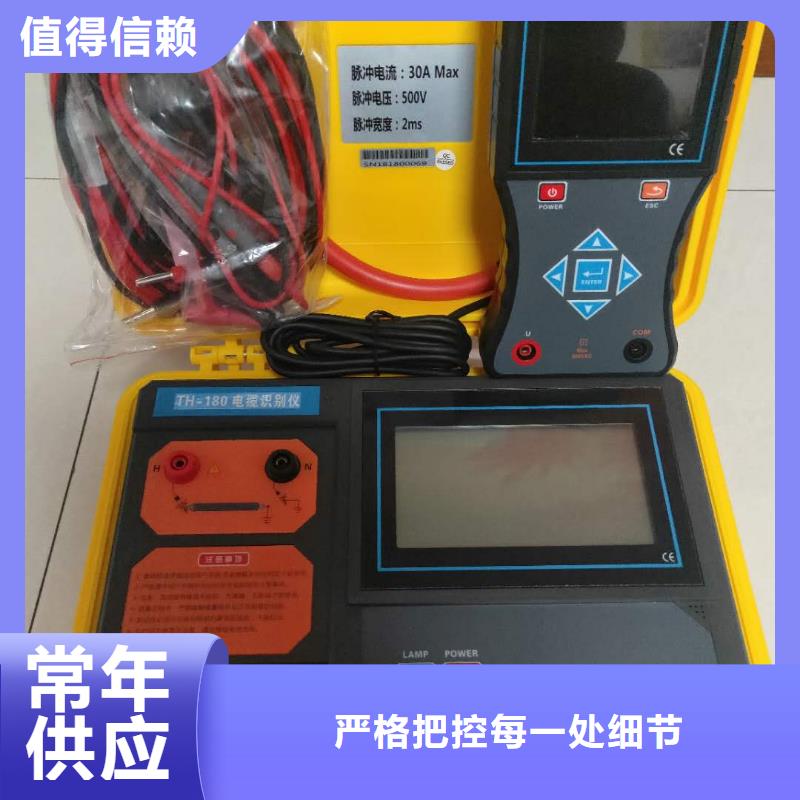

电缆故障探测仪把本设备的电源线、高压输出线连接好（注意：接线时，未使用的相线与测试地一起接大地）。 再将设备的保护接地线接变电站的地网，确保接地良好。同时在测试地线上连接好放电棒。2.根据测试目的选择接线方式，将高压输出接线钳和故障电缆连接，具体接线方式请参见配套测距仪和定点仪的使用说明书。3.将调压调整旋钮旋到零位。接通AC220V电源线，打开电源开关，电源指示灯亮。4.根据电缆的故障性质选择放电模式 ,电缆泄漏电流很小的闪络性故障测距时选择直流，其他故障测距时选择单次，定点时选择周期 。5.再次检查接线和设备工作方式是否正确！6.将电压调整旋钮调至零位，零位指示灯点亮，按高压合/分按钮，高压合指示灯点亮，表示高压输入电源已接通。7.根据电缆的耐压水平，调节高压调整旋钮，使高压指示达到规定的电压。电压调整旋钮离开零位后，零位指示灯熄灭。8.选择放电模式：一般单次放电方式是为电缆故障测距设置的，只有按一下单次放电按钮才进行一次放电； 周期放电方式是为故障定点设置的，放电周期约为5秒。9.进行测距或定点时,可根据放电时电压指示变化大小判断故障点是否击穿。当设备对电缆进行一次高压冲击时，若高压指示变化较大，说明故障点已经被击穿；若高压指示变化较小，说明故障点没有击穿。故障点没有击穿时，不能进行故障测距和故障定点，需要进一步调高输出电压。10.工作完毕后，按高压合/分按钮，高压分指示灯亮，设备自动将内部的高压储能电容存储的电荷放掉，之后再关闭电源开关，再用放电棒高对压输出端放电。强烈建议在关闭电源开关之前，将高压调整按钮恢复零位！11.放电完毕后，待高压指示的指示为零，确保仪器不带电后，拆除接线，将线缆等收入附件包，以便下次使用。第四章 维护和质保仪器若有质量问题，仪器主机及附件三年保修。 仪器若在保修期之内因为使用不当造成损坏；或超过保修期发生的产品质量问题，我公司负责维修，维修时只收取更换器件的成本费。超过上述期限，维修时只收取更换的器件成本费。本机没有用户可自行维修的部分，若出现问题，请不要试图自行维修，以免扩大故障，甚至发生触电危险，请立即与本公司联系，以便维修。

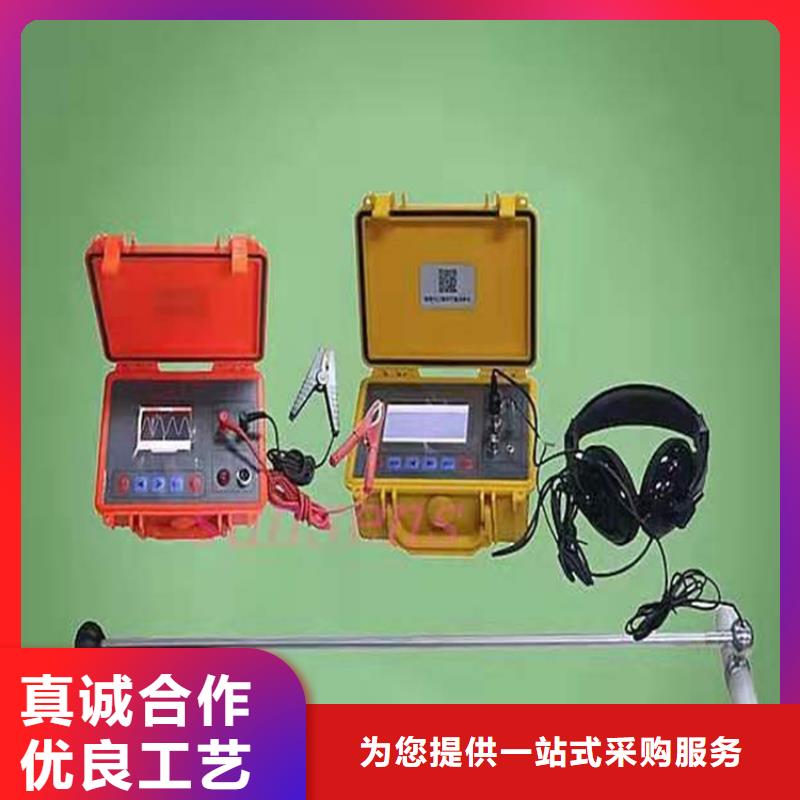

电缆故障探测仪电力线缆故障检测系统 参考技术规格/标准的产品。 技术资料要求： 投标方需提供投标产品相关技术，包括但不限于定位电源，测距及定点装置。 功能性要求： 外观设计：轻巧、便携，便于现场移动。 集成化程度：接线简单、操作方便。 性：耐压较高，具备“紧急高压分”开关功能。 （1）超长的测试范围：测试范围达100km。 （2）多种测距方式：具有低压脉冲法、脉冲电流法、二次脉冲法。 （3）多种定点方式：相互验证确保定点位置准确，可靠。 （4）智能定点：通过智能算法直接给出声磁延时值，降低对测试人员的要求。 （5）波形时间差分析功能，通过波形判断，无需判断故障声音真伪。 （6）T20自动哑音功能：避免移动传感器的噪音，损伤耳朵。 （7）提供被测电缆位置的左右方向指示，在定点的同时进行路径探测。 （8）声音通道滤波参数4档可调，选择合适的滤波器参数，抑制环境噪音。 （9）背景降噪功技术：有效滤除环境干扰噪声，凸显故障位置放电声音，声磁延时值测试更准确。 （10）360度罗盘导向功能：显示电缆铺设方向和传感器的夹角，提高定点效率。 （11）隔音传感器，传感器采用双层隔音方式，进一步减少环境噪音影响。 （12）电缆深度估算功能。 （13）半透半反大屏幕液晶显示，确保阳光下可视。 （14）适用范围广：适用于1~35kv所有电缆主绝缘低阻接地、低阻短路、高阻接地、高阻短路、高阻泄漏、高阻闪络、间歇性等各种高低阻电缆故障。 （15）供电方式：自带T20适配电源，锂电池供电，全程无需额外供电，方便野外使用。 （16）可搭配“AI人工智能AR专家”：直接指导现场作业人员完成现场操作和判断。 （17）具备智能工作流后台：可编辑标准工作作业流，发布任务给接收人。 （18）具备远程协助功能：基于5G网络通讯技术，能够实现实时后台专家指导工作，具备冻屏标注、白板功能、文件传输、桌面共享、语音视频实时交互的功能，可以随时随地通过选配件AR眼镜与后台专家交互。 （19）电缆AR远程协助系统具备账号管理、密码管理的功能，能够实时北斗定位测试人员现场位置，予以指导。远程协作后台可支持电脑端、手机端。系统自带电缆诊断云课堂，可以通过手机端和web端登录学习。

电缆故障探测仪 单相接地故障点巡查使用前确保巡查装置各仪器电量足够4.4.1 确认线路已经停电（线路负荷电流检测）使用绝缘令克棒将钳表卡入被测线路，信号接收定位器检测负荷电流，实时显示线路负荷电流值（必须为0，确保停电状态），此功能也可以检测正常运行线路的负荷电流。4.4.2单相接地故障点定位（1）在信号发生装置关机状态下，接地线将主机可靠接入大地，同时将将挂钩拉闸杆接入故障线路（三个挂钩同时短接接入三相），打开装置电源，选择档位开关进入“异频信号”，调节“电流调节”旋钮，确保电流大小在15-50mA之间，一般调至30mA。（2）建议使用二分法，将钳表沿故障线路巡查，实时查看信号接收定位器显示的异频电流值。当某一点的两侧异频电流值发送跳变，则确定这一点就是接地故障点。（3）检测完成，关闭所有设备电源，对信号发生装置进行充电。4.4.3高阻接地查找（1）在信号发生装置关机状态下，接地线将主机可靠接入大地，同时将将挂钩拉闸杆接入故障线路（三个挂钩同时短接接入三相），打开装置电源，选择档位开关进入“摇表信号”，按下确定键输出摇表信号，测试绝缘电阻，10s后显示测试数据（例如500k），界面提示测试结束。
